Was ist ein ATC-CNC-Fräser und benötigen Sie einen? Ein praktischer Leitfaden für Möbel- und Schrankfabriken

Wenn Sie nach CNC-Fräsmaschinen für den Schreinerei- oder Plattenmöbelbau gesucht haben, sind Sie mit ziemlicher Sicherheit auf den Begriff ATC gestoßen . Lieferanten führen es als Premium-Funktion an. In Branchenforen wird diskutiert, ob sich die zusätzliche Investition lohnt. Und Fabrikbesitzer, die den Wechsel vorgenommen haben, neigen dazu zu sagen, sie wünschten, sie hätten es früher getan.

Aber was genau ist ein ATC-CNC-Fräser? Wie funktioniert es in der Praxis? Und – was am wichtigsten ist – benötigt Ihre Fabrik tatsächlich eine solche oder ist eine Standard-CNC-Fräse die sinnvollere Wahl für Ihr aktuelles Produktionsvolumen und Ihren aktuellen Arbeitsablauf?

Dieser Leitfaden beantwortet alle diese Fragen klar und praktisch. Es erklärt die Technologie, die realen Produktionsvorteile, die Einschränkungen und die spezifischen Geschäftsbedingungen, die eine ATC-CNC-Fräse zu einer guten Investition machen, im Vergleich zu denen, bei denen eine Standardmaschine die bessere Wahl ist.

Ganz gleich, ob Sie eine kleine Schreinerei betreiben und über Ihre erste Modernisierung nachdenken oder eine Möbelfabrik leiten, die eine neue Produktionslinie prüft, dieser Leitfaden hilft Ihnen dabei, eine fundierte Entscheidung zu treffen.

Was bedeutet ATC?

ATC steht für Automatic Tool Changer.

Wenn auf einer Standard-CNC-Fräse für einen Auftrag ein anderes Schneidwerkzeug erforderlich ist – beispielsweise der Wechsel von einem Kompressionsbohrer zum Plattenschneiden zu einem V-Bohrer für Kantendetails oder zu einem Bohrer für Hardware-Löcher – stoppt die Maschine, der Bediener entfernt den aktuellen Bohrer manuell, installiert den neuen, setzt die Z-Achse erneut auf Null und startet das Programm neu.

Auf einer ATC-CNC-Fräse ist dieser gesamte Prozess automatisiert. Die Maschine speichert mehrere Werkzeuge in einem Werkzeugmagazin – typischerweise fasst es je nach Konfiguration zwischen 6 und 24 Werkzeuge. Wenn das Schneidprogramm ein anderes Werkzeug erfordert, bewegt sich die Spindel zum Werkzeugmagazin, legt das aktuelle Werkzeug in ihrem Halter ab, nimmt das erforderliche Werkzeug auf und setzt den Schnitt fort – alles ohne Eingreifen des Bedieners.

Der Zeitaufwand für einen automatischen Werkzeugwechsel beträgt 3 bis 8 Sekunden . je nach Maschinenkonstruktion typischerweise Ein manueller Werkzeugwechsel durch einen erfahrenen Bediener dauert 2 bis 5 Minuten, wenn man die Zeit zum Stoppen der Spindel, Wechseln der Spannzange oder des Werkzeugs, erneutes Festziehen, erneutes Nullen der Z-Achse und Neustart berücksichtigt.

Dieser Unterschied – Sekunden statt Minuten, der sich bei jedem Werkzeugwechsel in jedem Job, in jeder Schicht an jedem Arbeitstag wiederholt – ist der Kern des ATC-Wertversprechens.

Wie funktioniert ein ATC-CNC-Fräser?

Das Verständnis der Mechanismen von ATC hilft dabei, sowohl seine Vorteile als auch seine Anforderungen zu verdeutlichen.

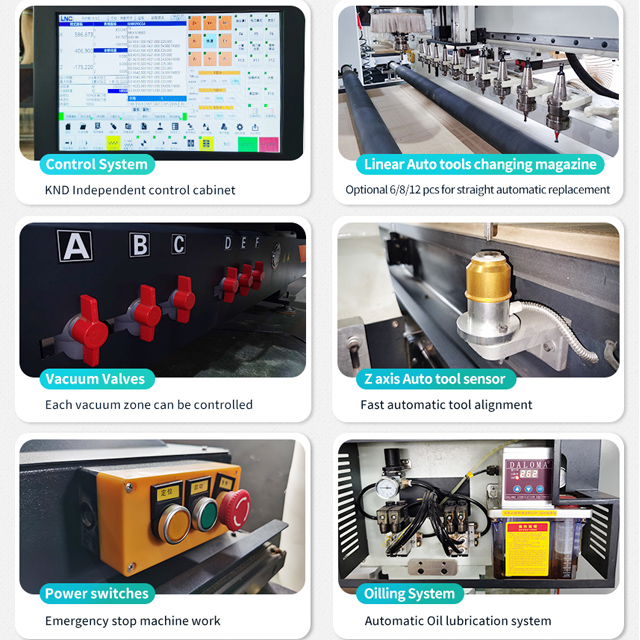

Das Werkzeugmagazin

Das Werkzeugmagazin ist ein Gestell oder Karussell, das vorgeladene Werkzeuge in nummerierten Positionen hält. Jedes Werkzeug ist in einem montiert Werkzeughalter – typischerweise einem ISO 30- oder BT 30-Kegel –, der es der Spindel ermöglicht, Werkzeuge automatisch mit Präzision und Wiederholgenauigkeit zu greifen und freizugeben.

Zwei gängige Werkzeugmagazindesigns:

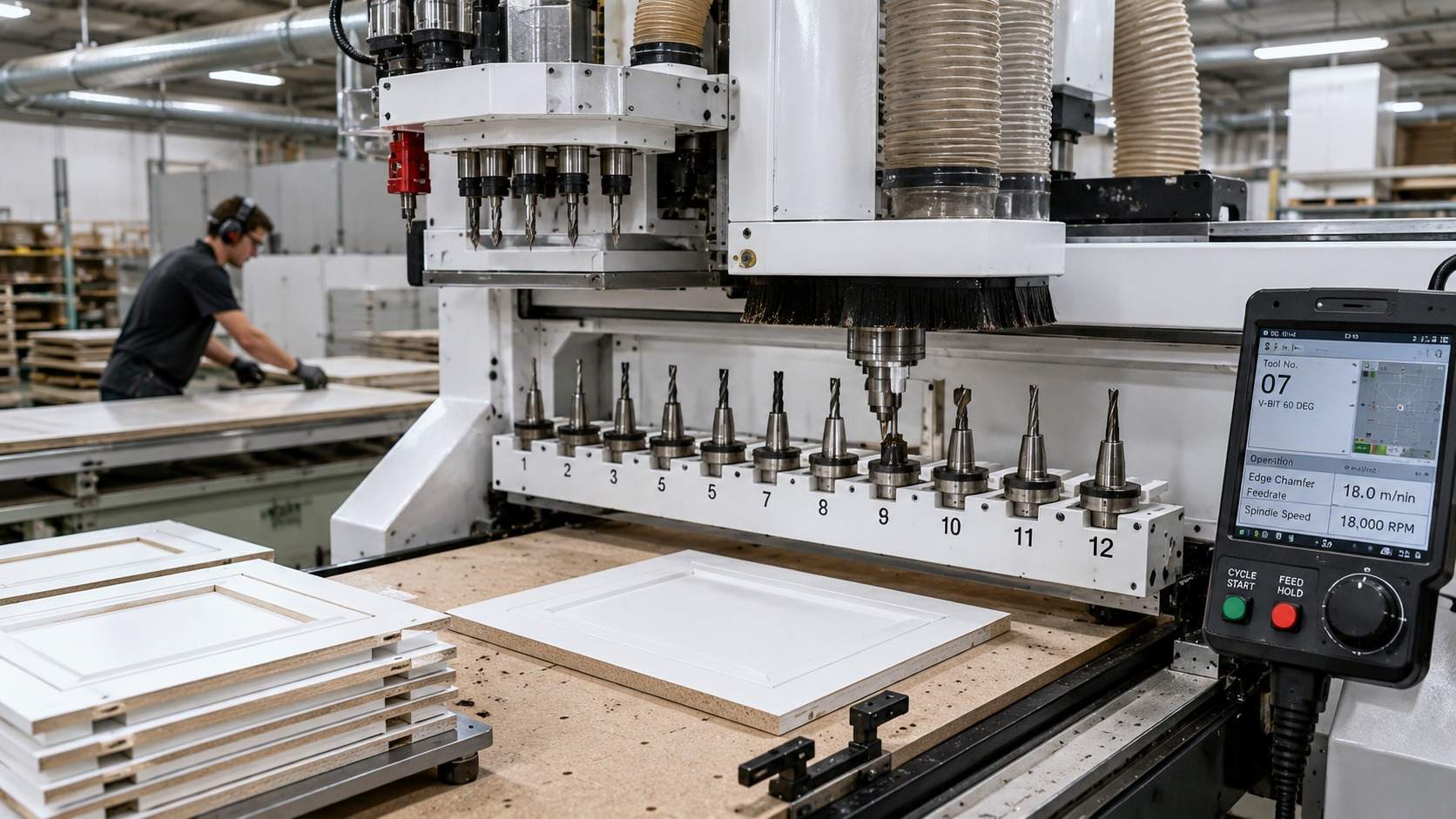

Lineares Werkzeugregal (Inline-Magazin)

Werkzeuge sind in einer geraden Reihe angeordnet, typischerweise an einem Ende des Maschinentisches oder entlang des Portalbalkens. Die Spindel fährt zur Regalposition, legt das aktuelle Werkzeug ab und nimmt das nächste auf. Lineare Zahnstangen sind die gebräuchlichste Konstruktion bei ATC-Oberfräsen für die Holzbearbeitung und eignen sich gut für Konfigurationen mit 8 bis 16 Werkzeugen.

Karussell (Rotationsmagazin)

Werkzeuge sind in einem rotierenden Karussell angeordnet, das normalerweise auf dem Portal montiert ist. Das Karussell dreht sich, um das benötigte Werkzeug in die Aufnahmeposition zu bringen. Karussellkonstruktionen ermöglichen einen schnelleren Werkzeugwechsel und sind häufiger bei Maschinen mit einer größeren Werkzeuganzahl anzutreffen.

Die ATC-Spindel

Die Spindel einer ATC-Maschine verwendet ein pneumatisches Werkzeugspannsystem – Druckluft löst und klemmt den Werkzeughalter automatisch. Dies erfordert eine zuverlässige Druckluftversorgung an der Maschine, typischerweise mit 0,6–0,8 MPa (6–8 bar).

ATC-Spindeln sind auf hohe Wiederholgenauigkeit ausgelegt – das Werkzeug muss bei jedem Laden in die exakt gleiche Position und Ausrichtung zurückkehren, um eine konsistente Schnittgeometrie und eine genaue Z-Achsen-Positionierung zu gewährleisten, ohne dass nach jeder Änderung eine manuelle Nullstellung erforderlich ist.

Das Werkzeuglängenversatzsystem

Da verschiedene Werkzeuge unterschiedliche Längen haben, muss das Steuerungssystem die genaue Länge jedes Werkzeugs kennen, um die richtige Z-Achsen-Schnitttiefe einzustellen. ATC-Maschinen erledigen dies über einen Sensor zur Werkzeuglängenmessung – eine Sonde, mit der die Maschine jedes Werkzeug berührt, um dessen Länge automatisch zu messen. Diese Messung wird in der Werkzeugtabelle der Steuerung gespeichert und beim Aufruf jedes Werkzeugs automatisch angewendet.

Dadurch entfällt das manuelle Neu-Nullstellen der Z-Achse, das bei einer Standardmaschine nach jedem Werkzeugwechsel erforderlich ist – eine weitere erhebliche Zeitersparnis bei Produktionsabläufen mit mehreren Werkzeugen.

Was sind die tatsächlichen Produktionsvorteile von ATC?

Die Vorteile von ATC zeigen sich am deutlichsten in Produktionsumgebungen, in denen für Aufgaben regelmäßig mehrere Werkzeuge erforderlich sind. Hier sind die Gewinne am bedeutendsten.

Vorteil 1: Drastisch verkürzte Zykluszeit pro Auftrag

Stellen Sie sich einen typischen Job bei der Herstellung von Schranktüren vor, der Folgendes erfordert:

• Ein Kompressionsspiralbohrer zum Schneiden von Plattenprofilen

• Ein V-Bit zum dekorativen Kantenanfasen

• Ein 8-mm-Bohrer für Scharniertopflöcher

• Ein 5-mm-Bohrer für Regalstiftlöcher

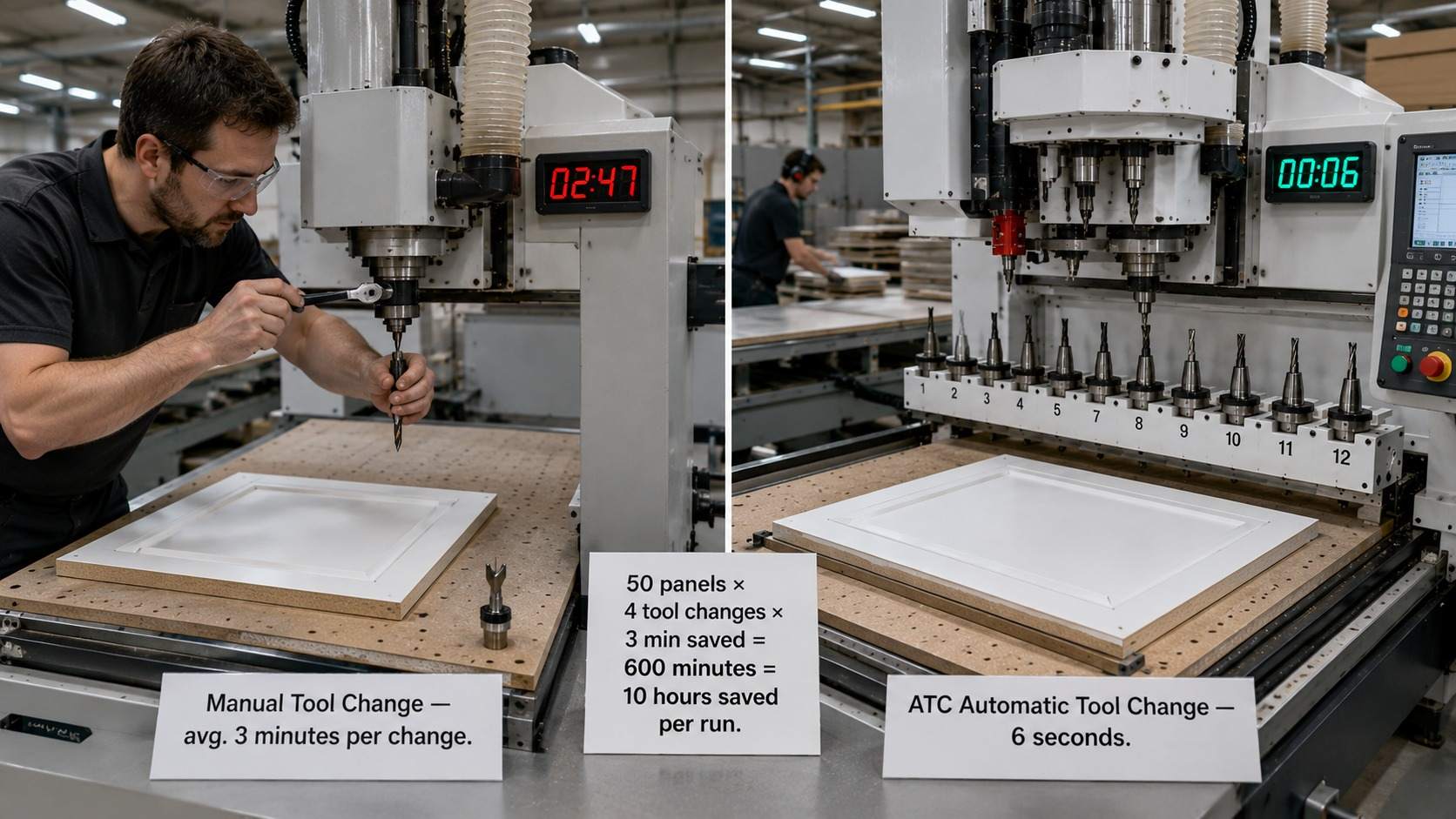

Auf einer Standardmaschine erfordert dieser Auftrag vier manuelle Werkzeugwechsel pro Platte. Bei 3 Minuten pro Wechsel (ein realistischer Durchschnitt einschließlich Spindelstopp, Spannzangenwechsel, Neu-Nullstellung und Neustart) sind das 12 Minuten schnittfreie Zeit pro Platte.

Auf einer ATC-Maschine dauern die gleichen vier Werkzeugwechsel insgesamt etwa 20–30 Sekunden . Bei einem Produktionslauf von 50 Platten beträgt die Zeitersparnis etwa 9,5 Stunden – mehr als eine ganze Schicht.

Vorteil 2: Reduzierte Bedienerabhängigkeit

Bei einer Standardmaschine muss der Bediener bei jedem Werkzeugwechsel anwesend und aufmerksam sein. Auf einer ATC-Maschine kann der Bediener eine Platte laden, das Programm starten und sich um andere Aufgaben kümmern – Materialvorbereitung, Qualitätsprüfung, Laden des nächsten Auftrags –, während die Maschine die Schneidsequenz mit mehreren Werkzeugen automatisch abschließt.

Dadurch wird die Produktivität pro Bediener effektiv erhöht und die Auswirkungen unterschiedlicher Bedienerfähigkeiten auf die Produktionskonsistenz verringert.

Vorteil 3: Konsistente Werkzeugwechselgenauigkeit

Manuelle Werkzeugwechsel führen zu Variabilität. Verschiedene Bediener ziehen Spannzangen mit unterschiedlichem Drehmoment an. Das erneute Nullstellen der Z-Achse von Hand weist kleine, aber sich häufende Fehler auf. Bei einem Produktionslauf von Hunderten von Paneelen summieren sich diese kleinen Abweichungen zu messbaren Inkonsistenzen bei Schnitttiefe, Lochposition und Kantenprofilqualität.

ATC-Werkzeugwechsel erfolgen jedes Mal mechanisch konsistent. Der Werkzeughalter sitzt in der gleichen Position, der Werkzeuglängenversatz wird automatisch gemessen und die Schnittparameter werden auf alle Platten im Produktionslauf identisch angewendet.

Vorteil 4: Ermöglicht komplexe Multioperationsprogramme

Bei manuellen Werkzeugwechseln werden komplexe Programme, die viele Werkzeugwechsel erfordern, unpraktisch – die Nebenzeit dominiert die Arbeit. ATC macht es praktisch, Programme auszuführen, die Profilieren, Gravieren, Bohren und Anfasen in einer einzigen ununterbrochenen Sequenz kombinieren.

Dies eröffnet Produktmöglichkeiten, die auf einer Standardmaschine einfach nicht wirtschaftlich sind – insbesondere für maßgefertigte Möbel, dekorative Schranktüren und architektonische Fräsarbeiten, bei denen die Bearbeitung in mehreren Arbeitsgängen die Norm ist.

Vorteil 5: Grundlage für Lights-Out und automatisierte Produktion

ATC ist eine Voraussetzung für jede sinnvolle Stufe der automatisierten oder halbautomatisierten Produktion. In Kombination mit einem automatischen Be- und Entladesystem, einem Etikettiersystem und einem Nesting-Software-Workflow kann ein ATC-CNC-Fräser längere Produktionsabläufe mit minimalem Bedienereingriff ausführen – die Grundlage einer modernen, effizienten Plattenmöbelfabrik.

ATC-CNC-Fräserkonfigurationen: Was Sie vor dem Kauf wissen sollten

Nicht alle ATC-CNC-Fräser sind gleich. Die Konfiguration, die für eine maßgefertigte Möbelwerkstatt geeignet ist, unterscheidet sich von der Konfiguration, die für eine Großserien-Möbelfabrik geeignet ist. Hier sind die wichtigsten Konfigurationsvariablen, die Sie verstehen sollten.

Anzahl der Werkzeugpositionen

ATC-Werkzeugmagazine haben 6 bis 24 Werkzeugpositionen . bei Holzbearbeitungsmaschinen typischerweise

• 6–8 Positionen: Geeignet für die meisten Tischlerei- und allgemeinen Holzbearbeitungsanwendungen, bei denen 4–6 Werkzeuge den gesamten Anwendungsbereich abdecken

• 12–16 Positionen: Geeignet für komplexere Produktionsabläufe mit einem breiteren Spektrum an Vorgängen oder wenn mehrere Größen desselben Werkzeugtyps gleichzeitig geladen werden

• 20–24 Positionen: Für hochkomplexe Produktion, Betriebe mit mehreren Materialien oder Fabriken, in denen eine große Vielfalt an Aufträgen ausgeführt wird, ohne dass das Werkzeugmagazin häufig nachgeladen werden muss

Spindelleistung

ATC-Spindeln für Holzbearbeitungsanwendungen haben typischerweise eine Leistung von 4,5 kW bis 12 kW . Die richtige Nennleistung hängt von Ihren Ausgangsmaterialien und Schnittparametern ab:

• 4,5–6 kW: Allgemeiner Möbelbau, MDF- und Spanplattenverarbeitung

• 7,5–9 kW: Schweres Massivholz, dichte Verbundwerkstoffe, Produktion mit hoher Vorschubgeschwindigkeit

• 12 kW+: Industrielle Hochgeschwindigkeitsproduktion, Hartholzverarbeitung oder Betriebe, die eine maximale Materialabtragsrate erfordern

Integrierte Bohreinheit (Bohrblock)

Viele ATC-CNC-Fräsmaschinen, die für die Herstellung von Plattenmöbeln entwickelt wurden, verfügen zusätzlich zur ATC-Frässpindel über eine integrierte Mehrspindel-Bohreinheit – manchmal auch Bohrblock oder Bohrbank genannt.

Diese Einheit hält mehrere Bohrer in einer festen Anordnung und kann eine Reihe von Regalstiftlöchern, Scharnierbefestigungslöchern oder Dübellöchern in einem einzigen Bohrvorgang bohren – viel schneller als das Bohren einzelner Löcher mit einer einzigen Frässpindel, selbst mit ATC.

Für Schrank- und Möbelfabriken, in denen das Bohren von Hardware-Löchern einen wesentlichen Teil des Produktionszyklus ausmacht, ist eine integrierte Bohreinheit ein wichtiges Produktivitätsmerkmal. Unser Das ATC-CNC-Fräsersortiment umfasst Konfigurationen mit integrierten Bohreinheiten, die speziell für die Herstellung von Plattenmöbeln entwickelt wurden.

Sägeblattspindel

Einige erweiterte ATC-Konfigurationen umfassen horizontale Sägeblattspindel . zusätzlich zur vertikalen Frässpindel eine Dadurch kann die Maschine gerade Längsschnitte und Plattenformatierungsvorgänge ausführen, für die sonst eine separate Plattensäge erforderlich wäre – und so zwei Produktionsschritte in einer Maschine zusammengefasst.

Kontrollsystem

ATC-Maschinen erfordern ein ausgefeilteres Steuerungssystem als Standard-CNC-Fräsmaschinen, um die Indexierung des Werkzeugmagazins, die Messung der Werkzeuglänge und die Werkzeugwechselsequenzen zu verwalten. Zu den gängigen Steuerungssystemen für professionelle ATC-Holzfräsen gehören:

• Syntec – ein professionelles industrielles CNC-Steuerungssystem, das häufig auf ATC-Maschinen der mittleren bis oberen Preisklasse eingesetzt wird und eine robuste Werkzeugverwaltung, Nesting-Software-Integration und zuverlässige Leistung in Produktionsumgebungen bietet

• NCStudio – Ein weit verbreitetes Steuerungssystem für ATC-Maschinen der Einstiegs- bis Mittelklasse

• Siemens / Fanuc – High-End-Industriesteuerungssysteme für anspruchsvollste Produktionsumgebungen

ATC-CNC-Fräser vs. Standard-CNC-Fräser: Welcher ist der Richtige für Sie?

Dies ist die praktische Frage, die die meisten Käufer beantworten müssen. Der folgende Rahmen hilft, die Entscheidung zu klären.

Wählen Sie einen Standard-CNC-Fräser, wenn:

Für Ihre Arbeiten sind in der Regel nur 1–2 Werkzeuge erforderlich

Wenn der Großteil Ihrer Produktion das Durchschneiden und Profilieren mit einem einzigen Pressmeißel umfasst – zum Beispiel in einer Schreinerei, die sich auf die Produktion von Flachpaneel-Korpussen konzentriert –, ist die Zeitersparnis durch ATC gering und rechtfertigt möglicherweise nicht die zusätzliche Investition.

Ihr Produktionsvolumen ist gering bis mittel

Wenn Sie die Maschine 2–4 Stunden pro Tag für eine Mischung aus benutzerdefinierten Aufträgen betreiben, kann die kumulierte Zeitersparnis durch ATC weniger als 30–60 Minuten pro Tag betragen. Bei diesem Produktionsniveau dauert es länger, bis die Rendite der zusätzlichen ATC-Investitionen erreicht wird.

Ihr Budget ist begrenzt und Sie fangen gerade erst an

Eine gut spezifizierte Standard-CNC-Fräse ist eine bessere Erstinvestition als eine schlecht spezifizierte ATC-Maschine. Beginnen Sie mit einer zuverlässigen Standardmaschine, steigern Sie Ihr Produktionsvolumen und rüsten Sie auf ATC um, wenn die Produktionsdaten dies rechtfertigen.

Ihre Aufgaben sind sehr abwechslungsreich und es gibt keine festen Produktionsmuster

Wenn jeder Auftrag einzigartig ist und eine völlig andere Werkzeugkonfiguration erfordert, muss das ATC-Magazin ohnehin häufig nachgeladen werden, was den Automatisierungsvorteil verringert.

Hinweise zur Auswahl des richtigen Standard-CNC-Fräsers für Holz finden Sie in unserem Komplettangebot Kaufratgeber für Holz-CNC-Fräser.

Wählen Sie einen ATC-CNC-Fräser, wenn:

Ihre Arbeiten erfordern regelmäßig drei oder mehr Werkzeugwechsel

Herstellung von Schranktüren, Bearbeitung von Möbelpaneelen mit Löchern für Beschläge, Arbeiten an dekorativen Paneelen – jeder Arbeitsablauf, der regelmäßig drei oder mehr Werkzeuge pro Auftrag erfordert, wird mit ATC eine sofortige, messbare Verkürzung der Zykluszeit erzielen.

Sie betreiben die Maschine mehr als 6 Stunden pro Tag

Bei hohen Produktionsmengen ist die kumulierte Zeitersparnis durch ATC erheblich. Eine Fabrik, die zwei Schichten auf einer Standardmaschine mit häufigen Werkzeugwechseln betreibt, kann die ATC-Prämie allein durch Arbeits- und Zykluszeiteinsparungen innerhalb weniger Monate amortisieren.

Sie möchten die Betreiberabhängigkeit reduzieren

Wenn Schwankungen in den Fertigkeiten der Bediener Ihre Ausgabekonsistenz beeinträchtigen oder Sie die Bediener bei Werkzeugwechseln von der maschinenseitigen Anwesenheit befreien möchten, geht ATC direkt auf beide Probleme ein.

Sie planen, die Produktion zu skalieren

Wenn Ihr Unternehmen wächst und Sie planen, das Produktionsvolumen in den nächsten zwei bis drei Jahren zu steigern, vermeidet der Kauf einer ATC-Maschine jetzt einen frühen Austauschzyklus und bereitet Ihre Produktionslinie von Anfang an auf einen höheren Durchsatz vor.

Sie bauen eine Produktionslinie für Plattenmöbel

Für die Flat-Pack- oder RTA-Möbelproduktion (Ready-to-Assemble), bei der Schachtelung, Fräsen, Bohren und Etikettieren in den Arbeitsablauf einer Produktionslinie integriert sind, ist ATC nicht optional, sondern eine grundlegende Anforderung des Produktionssystems.

Was kostet ein ATC-CNC-Fräser?

ATC-CNC-Fräsmaschinen haben einen höheren Anschaffungspreis als vergleichbare Standardmaschinen, was auf die zusätzliche mechanische Komplexität des Werkzeugmagazins, der ATC-Spindel, des Pneumatiksystems und des Steuerungssystems zurückzuführen ist.

Als allgemeine Referenz:

Hinweis: Die Preise variieren erheblich je nach Konfiguration, Markt und Anbieter. Kontaktieren Sie uns für ein spezifisches Angebot basierend auf Ihren Anforderungen.

Die wichtigere finanzielle Frage ist nicht der Kaufpreis, sondern die Amortisationszeit – wie lange es dauert, bis die Produktivitätssteigerungen die zusätzliche Investition gegenüber einer Standardmaschine amortisieren.

Einfache Amortisationsberechnung

Für eine Fabrik, die 8 Stunden pro Tag, 5 Tage pro Woche läuft, mit durchschnittlich 4 Werkzeugwechseln pro Platte und 20 Platten pro Schicht:

• Manueller Werkzeugwechsel pro Tag: 4 × 20 = 80 Werkzeugwechsel

• Zeitersparnis pro Werkzeugwechsel: ~3 Minuten

• Gesamtzeitersparnis pro Tag: 240 Minuten = 4 Stunden

• Zusätzliche Platten in gesparter Zeit herstellbar: ca. 10–15 Platten pro Tag

Bei typischen Schrankpaneelpreisen ist der Wert von 10–15 zusätzlichen Paneelen pro Tag erheblich. In den meisten Produktionsumgebungen mit mittlerem Volumen amortisiert sich die zusätzliche Investition in ATC gegenüber einer Standardmaschine innerhalb von 6 bis 18 Monaten nach der Produktion.

Worauf Sie beim Kauf eines ATC-CNC-Fräsers achten sollten

Wenn Sie entschieden haben, dass ATC die richtige Wahl für Ihr Werk ist, finden Sie hier die wichtigsten Spezifikationspunkte, die Sie sorgfältig prüfen sollten.

Werkzeugwechselgeschwindigkeit

Schneller ist besser. Suchen Sie nach Maschinen, die einen Werkzeugwechsel in 5 Sekunden oder weniger durchführen . Einige ATC-Entwürfe der Einstiegsklasse benötigen pro Wechsel 10–15 Sekunden – was den Zeitvorteil gegenüber einem erfahrenen manuellen Bediener erheblich verringert.

Werkzeughalter Standard

Bestätigen Sie den Werkzeughalterstandard – ISO 30 oder BT 30 sind die gebräuchlichsten für Holzbearbeitungs-ATC-Maschinen. Stellen Sie sicher, dass Werkzeughalter in Ihrem Markt leicht verfügbar sind und dass die verfügbaren Spannzangengrößen die Schaftgrößen der von Ihnen verwendeten Bits abdecken.

Druckluftbedarf

ATC-Spindeln benötigen eine zuverlässige Druckluftversorgung. Bestätigen Sie den erforderlichen Druck und die erforderliche Durchflussrate und stellen Sie sicher, dass Ihr Werkstattluftkompressor diese Spezifikation dauerhaft erfüllen kann. Unzureichender Luftdruck führt zu Fehlern beim Werkzeugwechsel und Problemen mit der Spindelklemmung.

Werkzeuglängenmessung

Stellen Sie sicher, dass die Maschine über einen automatischen Werkzeuglängenmesstaster verfügt. Andernfalls müssen Werkzeuglängenversätze manuell eingestellt werden – wodurch einer der wichtigsten Genauigkeitsvorteile von ATC entfällt.

Kompatibilität von Steuerungssystem und Nesting-Software

Bestätigen Sie, dass das Steuerungssystem Ihre bevorzugte Nesting- oder CAM-Software unterstützt. Bei der Herstellung von Plattenmöbeln ist die Kompatibilität mit professioneller Nesting-Software für die Maximierung der Plattenausnutzung und Produktionseffizienz von entscheidender Bedeutung.

Kundendienst

ATC-Maschinen sind mechanisch komplexer als Standard-Router. Stellen Sie sicher, dass Ihr Lieferant über die technische Fähigkeit verfügt, ATC-spezifische Probleme zu unterstützen – Kalibrierung des Werkzeugmagazins, Wartung des pneumatischen Systems, Wartung des Werkzeughalters und Konfiguration des Steuerungssystems. Hinweise zur Bewertung der Supportfähigkeit von Lieferanten finden Sie in unserem Artikel über Was Sie vor dem Kauf einer CNC-Fräse von einem chinesischen Hersteller überprüfen sollten.

Häufige Fragen zu ATC-CNC-Fräsern

Wie zuverlässig ist der automatische Werkzeugwechselmechanismus?

Bei einer gut gebauten Maschine mit ordnungsgemäßer Wartung sind ATC-Mechanismen äußerst zuverlässig. Die häufigsten Ursachen für fehlgeschlagene Werkzeugwechsel sind:

• Unzureichender oder inkonsistenter Druckluftdruck

• Verschmutzung des Werkzeughalterkegels durch Staub oder Späne

• Abgenutzte oder beschädigte Werkzeughalter

• Unzureichende Schmierung des Werkzeugmagazinmechanismus

Eine regelmäßige Wartungsroutine, die das Reinigen der Werkzeughalter, das Überprüfen des Luftdrucks und das Schmieren des Magazinmechanismus umfasst, sorgt dafür, dass das ATC-System zuverlässig funktioniert. Ein vollständiges Wartungs-Framework finden Sie in unserem Leitfaden unter Tipps zur Wartung von CNC-Fräsern.

Kann ich in einer ATC-Maschine dieselben Bits wie in einem Standard-Router verwenden?

Die Schneidgeometrie der Bohrer ist die gleiche – Kompressionsspiralen, V-Bohrer, Kugelkopfbohrer und Bohrer funktionieren in einer ATC-Maschine alle identisch. Der Unterschied besteht darin, dass Bits in ATC-kompatiblen Werkzeughaltern (ISO 30- oder BT 30-Kegel) montiert werden müssen und nicht direkt in einem Standard-Spannzangenfutter.

Werkzeughalter verursachen wiederkehrende Kosten für Verschleißteile – sie nutzen sich mit der Zeit ab und müssen ersetzt werden, wenn sie nicht mehr genau sitzen. Budget für den Austausch des Werkzeughalters als Teil Ihrer laufenden Werkzeugkosten.

Funktioniert ATC mit allen Arten von Materialien?

Ja. ATC ist ein Werkzeugverwaltungssystem – es verändert die Materialschneidfähigkeit der Maschine nicht. Ein ATC-CNC-Fräser schneidet die gleichen Materialien wie eine Standardmaschine mit gleicher Spindelleistung und Tischkonfiguration: MDF, Spanplatten, Sperrholz, melaminbeschichtete Platten, Massivholz, Acryl, PVC-Schaumplatten und Aluminium-Verbundplatten.

Wie viele Werkzeuge sollte ich in das Magazin geladen haben?

Laden Sie die Werkzeuge, die Sie tatsächlich regelmäßig in der Produktion verwenden. Für die meisten Schreinereiarbeiten umfasst eine praktische Magazineinrichtung Folgendes:

• 1–2 Kompressionsspiralbohrer (unterschiedliche Durchmesser für verschiedene Operationen)

• 1 V-Bit zum Anfasen oder Dekorieren

• 1–2 Bohrer für Hardware-Löcher (Scharnierschalen, Regalstifte, Dübel)

• 1 gerader Bohrer für Dado- und Groove-Operationen

• 1 Ersatz-Kompressionsbit (Ersatz für das primäre Schneidwerkzeug)

Dies deckt den Großteil der Schrankproduktionsvorgänge in einem Magazin mit 6 bis 8 Werkzeugen ab. Zusätzliche Positionen können für Spezialwerkzeuge genutzt werden, die für bestimmte Aufgabentypen erforderlich sind.

Welche Wartung erfordert eine ATC-Maschine im Vergleich zu einem Standard-Router?

Eine ATC-Maschine erfordert die gesamte Standardwartung einer CNC-Fräse – Führungsschienenschmierung, Spindelpflege, Wartung des Vakuumsystems, Oberflächenbehandlung von Spoilboards – sowie zusätzliche ATC-spezifische Wartung:

• Regelmäßige Reinigung der Werkzeughalterkegel und Magazintaschen

• Überprüfung und Aufrechterhaltung des Druckluftdrucks und der Filterung der Luftleitung

• Schmieren des Werkzeugmagazinmechanismus

• Überprüfen und Ersetzen abgenutzter Werkzeughalter

• Periodische Kalibrierung des Werkzeuglängenmesstasters

Einen vollständigen Wartungsplan, der sowohl Standard- als auch ATC-spezifische Aufgaben abdeckt, finden Sie in unserem Leitfaden unter Tipps zur Wartung von CNC-Fräsern.

Ist ein ATC-CNC-Fräser das Richtige für Ihre Fabrik? Eine schnelle Selbsteinschätzung

Beantworten Sie diese fünf Fragen, um einen klaren Hinweis darauf zu erhalten, ob ATC die richtige Investition für Ihre aktuelle Situation ist.

1. Wie viele Werkzeugwechsel sind für einen typischen Auftrag erforderlich?

• 1–2 Werkzeugwechsel → Standardmaschine ist wahrscheinlich ausreichend

• 3+ Werkzeugwechsel → ATC sorgt für erhebliche Zeiteinsparungen

2. Wie viele Stunden pro Tag läuft die Maschine?

• Weniger als 4 Stunden → ATC-Amortisationszeit ist länger

• 6+ Stunden → Die ATC-Zeitersparnis ist erheblich und die Amortisation erfolgt schneller

3. Stellt die Verfügbarkeit oder Qualifikation des Bedieners eine Produktionsbeschränkung dar?

• Nein → Standardmaschine ist ausreichend

• Ja → ATC reduziert die Betreiberabhängigkeit erheblich

4. Planen Sie, die Produktion in den nächsten zwei Jahren zu steigern?

• Nein → Passen Sie die Maschine den aktuellen Anforderungen an

• Ja → ATC ermöglicht Ihnen einen höheren Durchsatz ohne Geräteaustausch

5. Handelt es sich bei Ihrer Primärproduktion um Plattenmöbel oder Möbelbau mit Hardware-Löchern?

• Nein → Bewerten Sie anhand der Fragen 1–4

• Ja → ATC mit integrierter Bohreinheit wird dringend empfohlen

Wenn Sie drei oder mehr dieser Fragen mit „ATC“ oder „Ja“ beantwortet haben, ist eine ATC-CNC-Fräse wahrscheinlich die richtige Investition für Ihre Fabrik.

Abschluss

Eine ATC-CNC-Fräse ist nicht für jedes holzverarbeitende Unternehmen die richtige Maschine. Für eine kleine kundenspezifische Werkstatt, die 3 bis 4 Stunden pro Tag Arbeiten ausführt, für die nur ein oder zwei Werkzeuge erforderlich sind, ist eine gut spezifizierte Standard-CNC-Fräse die praktischere und kostengünstigere Wahl.

Aber für Schrankfabriken, Hersteller von Plattenmöbeln und alle Holzverarbeitungsbetriebe, die eine nachhaltige Produktion mit Multi-Tool-Aufträgen betreiben, bietet ATC eine Kombination von Vorteilen – kürzere Zykluszeit, geringere Abhängigkeit des Bedieners, konsistente Genauigkeit und die Grundlage für eine automatisierte Produktion –, die eine Standardmaschine einfach nicht bieten kann.

Die Entscheidung hängt vom Produktionsvolumen, der Auftragskomplexität und dem Wachstumskurs ab. Nutzen Sie die Selbsteinschätzung in diesem Leitfaden, um Ihre eigene Situation ehrlich einzuschätzen, und nutzen Sie die Spezifikationscheckliste, um sicherzustellen, dass Sie ATC-Maschinen hinsichtlich der Faktoren vergleichen, die in der Produktion tatsächlich wichtig sind.

Wenn Sie bereit sind, ATC-Konfigurationen für Ihre Fabrik zu erkunden, durchsuchen Sie unsere ATC CNC-Fräser-Reihe oder Kontaktieren Sie uns mit Einzelheiten zu Ihren Produktionsanforderungen. Unser Team empfiehlt Ihnen die Konfiguration – Werkzeuganzahl, Spindelleistung, Spezifikation der Bohreinheit und Steuerungssystem – die am besten zu Ihrem Arbeitsablauf und Produktionsvolumen passt.

Für Käufer, die sich noch zwischen einer Standardmaschine und ATC entscheiden, ist unsere Der Kaufratgeber für Holz-CNC-Fräser deckt den gesamten Entscheidungsrahmen für alle Maschinentypen und -konfigurationen ab.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einem ATC-CNC-Fräser und einem Standard-CNC-Fräser?

Der wesentliche Unterschied liegt in der Werkzeugverwaltung. Bei einem Standard-CNC-Fräser muss ein Bediener die Maschine zwischen den Vorgängen manuell stoppen, das Schneidwerkzeug wechseln und die Z-Achse neu auf Null stellen. Eine ATC-CNC-Fräse speichert mehrere Werkzeuge in einem integrierten Magazin und wechselt die Werkzeuge automatisch innerhalb von 3–8 Sekunden, wenn das Schneidprogramm ein anderes Werkzeug erfordert – wodurch manuelle Eingriffe entfallen und die Nebenzeit bei Aufträgen mit mehreren Werkzeugen drastisch reduziert wird.

Wie viele Werkzeuge kann ein ATC-CNC-Fräser aufnehmen?

Die meisten ATC-CNC-Fräsmaschinen für die Holzbearbeitung fassen je nach Magazindesign und Maschinenkonfiguration zwischen 6 und 24 Werkzeuge. Für die meisten Anwendungen im Schreinerei- und Möbelbau decken 8–12 Werkzeugpositionen das gesamte Spektrum der erforderlichen Vorgänge ab.

Ist eine ATC-CNC-Fräse schwieriger zu bedienen als eine Standardmaschine?

Der tägliche Betrieb einer ATC-Maschine ist für einen erfahrenen Bediener nicht wesentlich komplexer als die eines Standard-Routers. Die wichtigsten zusätzlichen Fähigkeiten, die erforderlich sind, sind die Verwaltung des Werkzeugmagazins – das Laden von Werkzeugen in Halter, das Einrichten des Werkzeugtisches im Steuerungssystem und die Wartung des Magazinmechanismus. Die anfängliche Einrichtung und Konfiguration ist aufwändiger, aber sobald das System läuft, ist der Produktionsbetrieb unkompliziert.

Welche Druckluftversorgung benötigt eine ATC-CNC-Fräse?

Die meisten ATC-Oberfräsen für die Holzbearbeitung benötigen eine Druckluftversorgung mit 0,6–0,8 MPa (6–8 bar) und einer ausreichenden Durchflussrate, um das pneumatische Werkzeugspannsystem zu unterstützen. Bestätigen Sie die spezifischen Anforderungen mit Ihrem Maschinenlieferanten und stellen Sie sicher, dass Ihr Werkstattkompressor diese Spezifikation dauerhaft erfüllen kann.

Kann ein Standard-CNC-Fräser auf ATC aufgerüstet werden?

In den meisten Fällen nein. ATC erfordert eine speziell entwickelte Spindel mit pneumatischer Werkzeugklemmung, ein in die Maschinenstruktur integriertes Werkzeugmagazin, ein Werkzeuglängenmesssystem und ein Steuerungssystem, das Werkzeugwechselsequenzen verwalten kann. Hierbei handelt es sich um grundlegende Designunterschiede und nicht um Zusatzfunktionen. Wenn ATC erforderlich ist, sollte dies zum Zeitpunkt des Kaufs angegeben werden.

Wie lange dauert es, bis sich die zusätzliche Investition in ATC amortisiert hat?

Die Amortisationszeit hängt vom Produktionsvolumen, der Anzahl der Werkzeugwechsel pro Auftrag und dem Wert der in der eingesparten Zeit zusätzlich produzierten Platten ab. Für Fabriken, die 6–8 Stunden pro Tag laufen und mehr als 3 Werkzeugwechsel pro Auftrag erfordern, 6 bis 18 Monaten typisch. sind Amortisationszeiten von Bei geringeren Produktionsmengen dauert die Amortisation länger, aber ATC bietet dennoch Qualitäts- und Konsistenzvorteile, die über die reine Zeitersparnis hinausgehen.
